Macchina per la formatura di rulli a cremagliera verticale: componenti, profili e guida all'acquisto

Cos'è un Macchina per la formatura di rotoli a cremagliera verticale ?

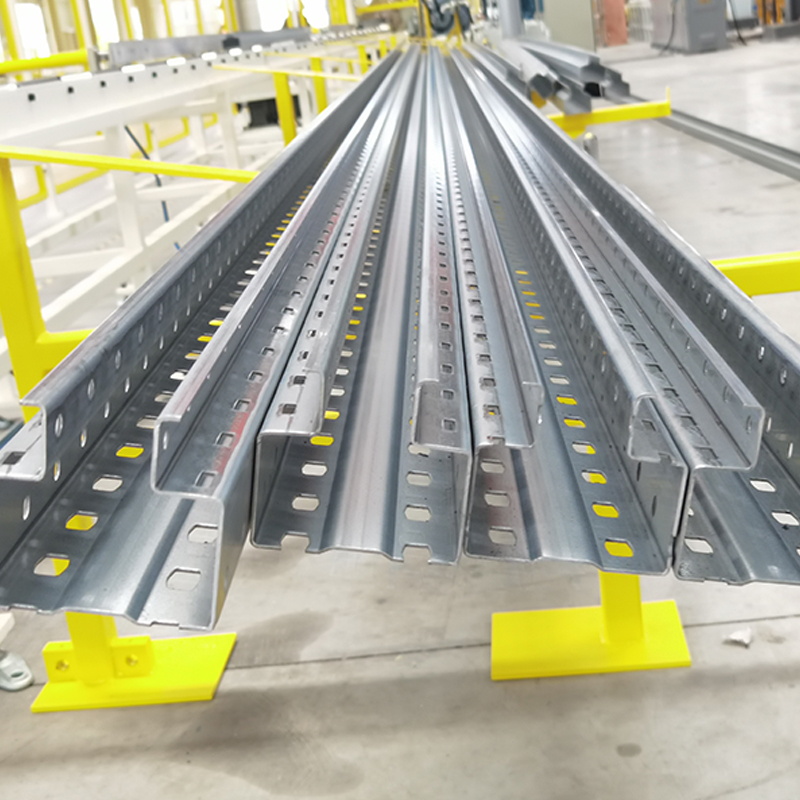

Una profilatrice a rulli verticale è un sistema di profilatura a freddo progettato specificamente per produrre i profili di colonne verticali utilizzati nelle scaffalature per pallet, nei sistemi di scaffalature e nelle strutture di stoccaggio industriali. Queste colonne verticali, in genere profili a sezione C, aperti sul retro o a sezione scatolata con motivi a goccia o fori rotondi punzonati a intervalli regolari, sono la spina dorsale strutturale di ogni sistema di scaffalature in un magazzino o centro di distribuzione. Produrli con geometria coerente, spaziatura precisa dei fori e spessore del materiale corretto non è negoziabile: un singolo montante fuori tolleranza compromette la capacità di carico di un intero vano rack.

A differenza delle linee di profilatura a rulli generiche, si integra una macchina a cremagliera verticale stazioni di pre- o post-perforazione direttamente nella sequenza di formatura , garantendo che le fessure a goccia, i fori rotondi e le aperture di fissaggio che accettano i connettori delle travi e i componenti di rinforzo siano stampati a intervalli di passo esatti lungo l'intera lunghezza di ogni montante prodotto. La combinazione di formatura e punzonatura in un unico passaggio elimina le operazioni secondarie, riduce i danni da manipolazione e raggiunge velocità di produzione che operazioni separate non possono eguagliare.

Componenti chiave di una linea di profilatura a rulli verticale

Una linea completa di profilatura a montanti a cremagliera è una sequenza di stazioni integrate, ciascuna delle quali svolge una funzione specifica nella trasformazione del materiale dal nastro di coil al profilo di colonna finito. Comprendere il ruolo di ciascuna stazione chiarisce dove è incorporata la qualità e dove può essere compromessa da specifiche insufficienti.

Svolgitore e piastra per capelli

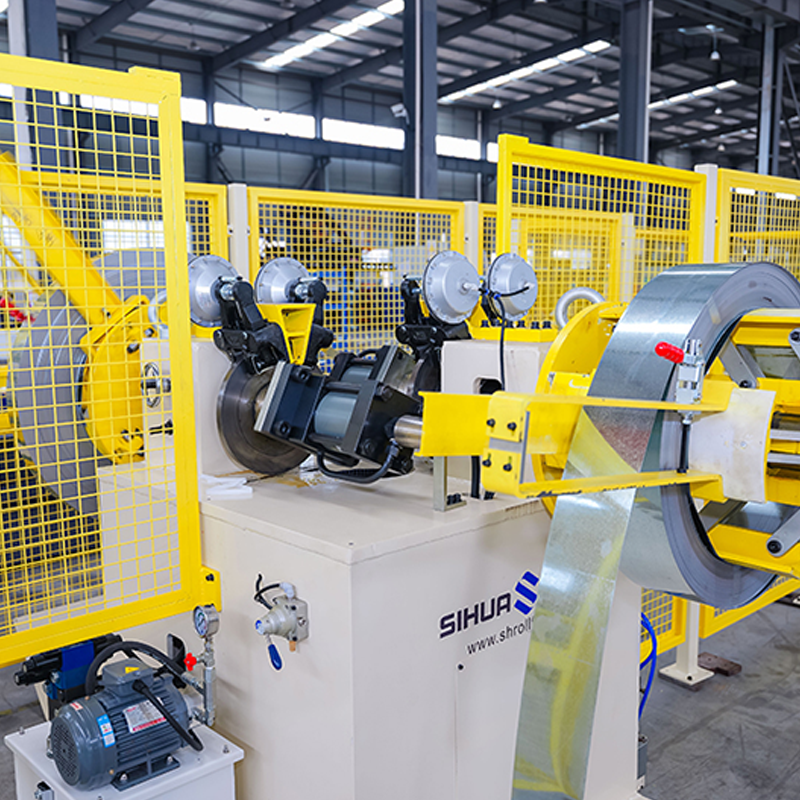

La bobina di nastro di acciaio zincato o preverniciato (tipicamente spessore 1,5–3,0 mm, larghezza 100–200 mm) è montata su uno svolgitore idraulico che controlla la tensione del nastro durante tutto il percorso. Un raddrizzatore motorizzato a rulli multipli rimuove il set di bobine (la curvatura indotta dall'avvolgimento) prima che il nastro entri nelle stazioni di formatura. Un raddrizzamento inadeguato in questa fase introduce incurvamenti e torsioni nel profilo finito che non possono essere corretti a valle senza demolire la sezione.

Pressa di pre-perforazione

Nella maggior parte delle linee di rack verticali, le fessure a goccia e i fori ausiliari vengono perforati prima della formatura anziché dopo, poiché una striscia piatta è molto più facile da perforare con precisione rispetto a una sezione a C formata. La pressa pre-perforatrice utilizza uno stampo servocomandato o idraulico con punzoni in acciaio per utensili temprato posizionati per produrre l'esatto modello di foro specificato dal design della cremagliera. La precisione del passo del punzone, generalmente richiesta entro ±0,5 mm su una lunghezza verticale di 2.400 mm, è controllata da un sistema di servoalimentazione che indicizza la striscia in base alla spaziatura programmata dei fori prima di ogni corsa della pressa.

Mulino per la formatura di rulli

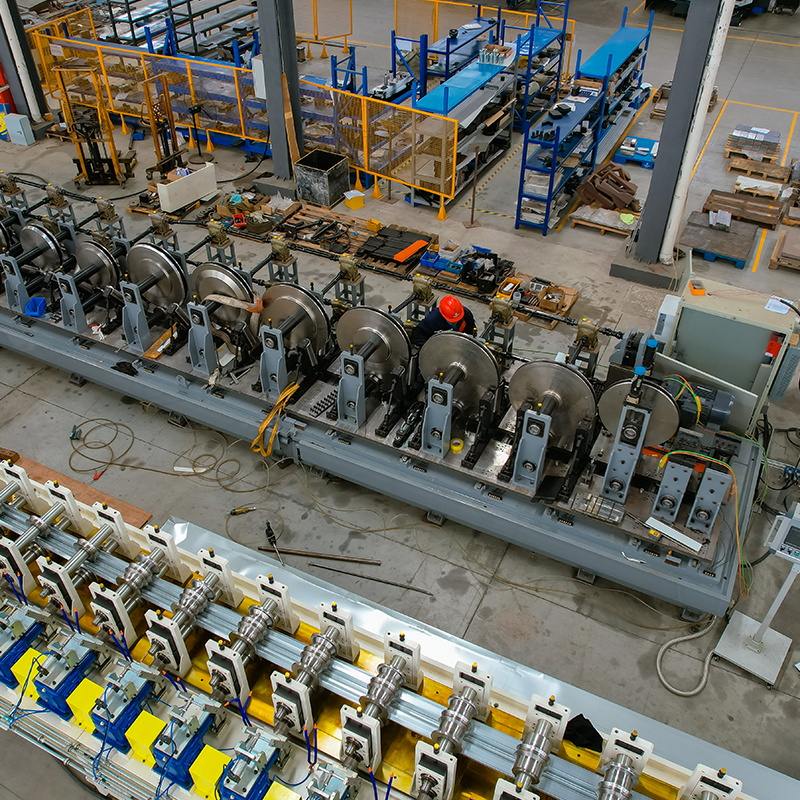

Il mulino formatore è il cuore della macchina, composto da una serie di stazioni di utensileria a rulli superiore e inferiore accoppiate montate su un supporto rigido del mulino. Ciascuna stazione piega progressivamente la striscia con un piccolo incremento angolare, in genere 10–20° per passaggio, fino a ottenere la geometria del profilo finale. Richiedono profili rack verticali Da 12 a 22 stazioni di formatura a seconda della complessità del profilo, dello spessore del materiale e del grado di incrudimento subito dall'acciaio durante la formatura. L'attrezzatura per rulli è realizzata in acciaio per utensili GCr15 o D2, temprata a HRC 58–62 e rettificata con tolleranze strette per mantenere la coerenza del profilo su milioni di metri di produzione.

Stazione di punzonatura o scantonatura post-formatura

Alcuni modelli verticali richiedono operazioni di punzonatura aggiuntive dopo la formatura: intaglio delle estremità per il fissaggio della piastra di base, modelli di fori secondari nel nastro o goffratura per l'identificazione del marchio. Queste operazioni vengono eseguite in una punzonatrice secondaria posizionata immediatamente dopo l'uscita del mulino di formatura, mentre il profilo è ancora supportato dal sistema di guida della linea, evitando la distorsione che si verificherebbe se la sezione formata venisse rimossa e reimmessa in una pressa separata.

Taglio volante o taglio con sega a freddo

Il profilo finito viene tagliato a misura da una cesoia volante (che taglia mentre si muove alla velocità della linea, consentendo un'elevata produttività senza interrompere il processo di formatura) o da una sega a freddo (che produce un taglio più pulito e senza bave ma richiede che la linea deceleri per ogni ciclo di taglio). Sono comuni lunghezze verticali di 2.400–6.000 mm; la ripetibilità della lunghezza di ±2 mm è l'aspettativa standard per la conformità della produzione delle scaffalature.

Sistema di controllo PLC e HMI

Le moderne linee di scaffalature verticali sono controllate da un PLC (tipicamente Siemens S7 o Mitsubishi serie Q) con un HMI touchscreen che memorizza le ricette del prodotto (passo di perforazione, schema dei fori, lunghezza di taglio e parametri di velocità della linea) per ogni SKU verticale nella gamma di prodotti. Il funzionamento basato su ricette riduce il tempo di cambio a pochi minuti per le varianti di profilo sullo stesso set di attrezzature e memorizza conteggi di produzione, registri di errori e dati di qualità a fini di tracciabilità.

Tipi di profili prodotti e specifiche dei materiali

Le macchine per profilatura a rulli verticali a cremagliera sono costruite attorno a set di utensili per profili specifici. I profili montanti più comuni nella produzione globale di scaffalature sono:

Il materiale di input è più comunemente Batteria in acciaio zincato a caldo S350GD o S420GD secondo EN 10346, con zincatura classe Z275 (275 g/m² totale su entrambi i lati). Le qualità di acciaio ad alto rendimento consentono a specifiche di spessore più sottile di raggiungere una capacità di carico equivalente, riducendo il costo del materiale per metro di montante prodotto, un fattore significativo per i volumi di produzione tipici dei produttori di scaffalature.

Velocità di produzione, cambio formato e pianificazione della produzione

La velocità della linea per la profilatura a rulli verticale è determinata principalmente dalla velocità della corsa della pressa di pre-perforazione piuttosto che dalla capacità del mulino di formatura. I parametri di produzione tipici per una linea di scaffalature verticali ben specificata sono:

• Velocità della linea di formazione: 15–40 m/min a seconda della complessità del profilo e della densità del punzone
• Produzione netta: 800–2.500 metri di montante finito per turno (8 ore), tenendo conto dei cambi di bobina, dei cambi di ricetta e delle fermate programmate
• Tempo di cambio profilo: 2–4 ore per un cambio del set di utensili (larghezza o spessore del profilo diverso); meno di 10 minuti per un cambio di ricetta all'interno dello stesso set di utensili (lunghezza o passo diversi)
• Vita utile degli utensili: 3–8 milioni di metri per set di utensili a rullo prima che sia necessaria la riaffilatura, a seconda della durezza del materiale e dell'abrasività del rivestimento di zinco

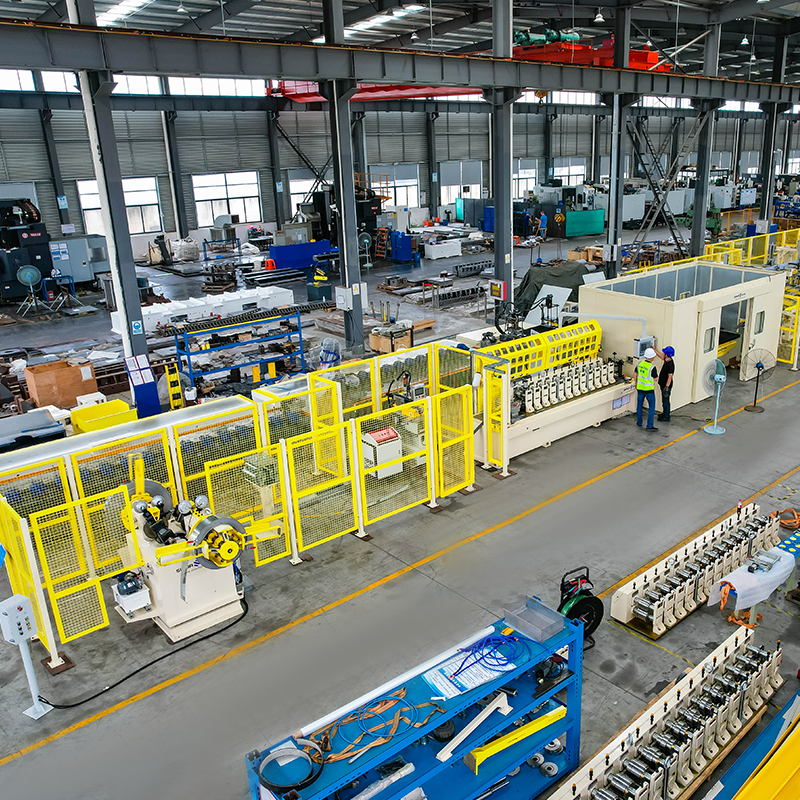

Per i produttori che producono più SKU verticali, un sistema di cassette per utensili a cambio rapido, in cui un intero set di rulli di formatura è preassemblato su una cassetta rimovibile e scambiato come un'unità, può ridurre il cambio del profilo a meno di 30 minuti, migliorando significativamente l'utilizzo delle apparecchiature su programmi di produzione di prodotti misti.

Controllo qualità e conformità per la produzione di rack verticali

I montanti delle scaffalature portapallet sono componenti strutturali coperti da standard di sicurezza internazionali. La qualità della produzione deve essere controllata e documentata in modo dimostrabile per soddisfare questi requisiti:

• EN 15512 (Europa) e RMI ANSI MH16.1 (Nord America) disciplinare la progettazione strutturale e i requisiti di prova per le scaffalature portapallet regolabili. I produttori di montanti devono dimostrare attraverso test che i loro profili raggiungono i valori nominali di modulo di sezione, momento di inerzia e resistenza all'instabilità utilizzati nei calcoli di progettazione delle scaffalature.
• Tolleranza posizione foro: La posizione della fessura a goccia deve essere mantenuta entro ±0,5 mm dal passo nominale per garantire l'innesto del connettore della trave su diverse altezze di rack e da diversi lotti di produzione. Ciò richiede una regolare misurazione durante il processo utilizzando modelli di controllo del passo rispetto agli standard di riferimento.
• Controllo dimensionale del profilo: Le misurazioni di larghezza, profondità, angolo della flangia e curvatura/torsione devono essere effettuate all'inizio di ogni bobina e almeno ogni 500 metri di produzione, con i risultati registrati rispetto ai limiti di tolleranza definiti nelle specifiche di produzione del prodotto.
• Tracciabilità dei materiali: Ogni lotto di produzione dovrebbe essere riconducibile al certificato della bobina di acciaio in entrata, consentendo di indagare su eventuali guasti sul campo e dimostrando la dovuta diligenza ai clienti finali e agli organismi di regolamentazione.

Specificare una macchina per la formatura di rulli a cremagliera verticale: domande chiave da porre

La scelta di una macchina per profilatura a rulli verticale è un investimento di capitale generalmente compreso tra $ 150.000 e $ 600.000 USD a seconda del livello di automazione, della capacità di punzonatura e delle specifiche di controllo. Le seguenti domande distinguono i fornitori seri da quelli che offrono apparecchiature superficialmente simili ma sottoingegnerizzate:

• Qual è il tonnellaggio della punzonatrice e qual è l'area massima di punzonatura simultanea? I modelli a goccia densi richiedono un tonnellaggio maggiore di quello che la capacità nominale della pressa potrebbe suggerire quando tutti i punzoni sparano simultaneamente.
• Quale materiale e durezza degli utensili per rulli sono standard e qual è la durata di servizio garantita? Un produttore rispettabile indicherà una cifra minima di metri per rimacinato e la supporterà con un periodo di garanzia.
• Quali marchi di PLC e HMI vengono utilizzati e nel tuo Paese sono disponibili assistenza locale e pezzi di ricambio? Una linea controllata da un marchio di PLC nazionale sconosciuto può essere difficile e costosa da mantenere al di fuori del mercato interno del produttore.
• È possibile effettuare una dimostrazione della linea che esegue il tuo profilo specifico alla velocità nominale prima dell'accettazione? Qualsiasi costruttore di macchine rispettabile accetterà il test di accettazione in fabbrica (FAT) rispetto ai criteri di qualità e velocità concordati come condizione di pagamento.
• Quale supporto per la messa in servizio, formazione degli operatori e pacchetto di parti di ricambio è incluso? Una linea di profilatura che arriva senza un adeguato supporto per la messa in servizio e un kit di pezzi di ricambio per il primo anno costerà molto di più in termini di perdita di produzione rispetto alla differenza tra un budget e l'acquisto di una macchina ben supportata.

In definitiva, una macchina per profilatura a rulli verticale è valida quanto la consistenza dei profili che produce a ritmi di produzione sostenuti. Specificarlo rigorosamente rispetto alla tolleranza dimensionale, alla longevità degli utensili e agli standard del sistema di controllo, piuttosto che solo sul prezzo di acquisto, è la decisione più importante che un produttore di scaffalature prende nell'impostazione o nell'aggiornamento di una linea di produzione.
