Macchina per la profilatura di lamiere metalliche: come funziona, tipi e guida all'acquisto

Cos'è una lamiera metallica Macchina per la formatura di rotoli ?

Una macchina per la profilatura di lamiere è un sistema continuo di formatura a freddo che modella progressivamente una bobina di metallo piatto in un profilo di sezione trasversale specifico facendolo passare attraverso una serie di stazioni a rulli accoppiati. Ciascuna stazione piega la striscia di metallo in modo incrementale, in genere di pochi gradi per passaggio, fino a ottenere la geometria desiderata all'estremità di uscita della macchina. Il processo non richiede riscaldamento e si affida interamente alle proprietà meccaniche del metallo e alla precisione degli utensili per produrre profili coerenti e dimensionalmente accurati ad alta velocità.

La profilatura a rulli è uno dei processi di lavorazione dei metalli più efficienti disponibili per la produzione di profili lunghi e uniformi in grandi volumi. Una singola linea di produzione può elaborare Da 10 a 100 metri di profilo finito al minuto , a seconda dello spessore del materiale, della complessità del profilo e del metodo di taglio. Poiché il processo è continuo e l'attrezzatura è fissa, la coerenza dimensionale è estremamente elevata: le sezioni trasversali del profilo sono mantenute entro tolleranze strette su percorsi di migliaia di metri con un intervento minimo dell'operatore.

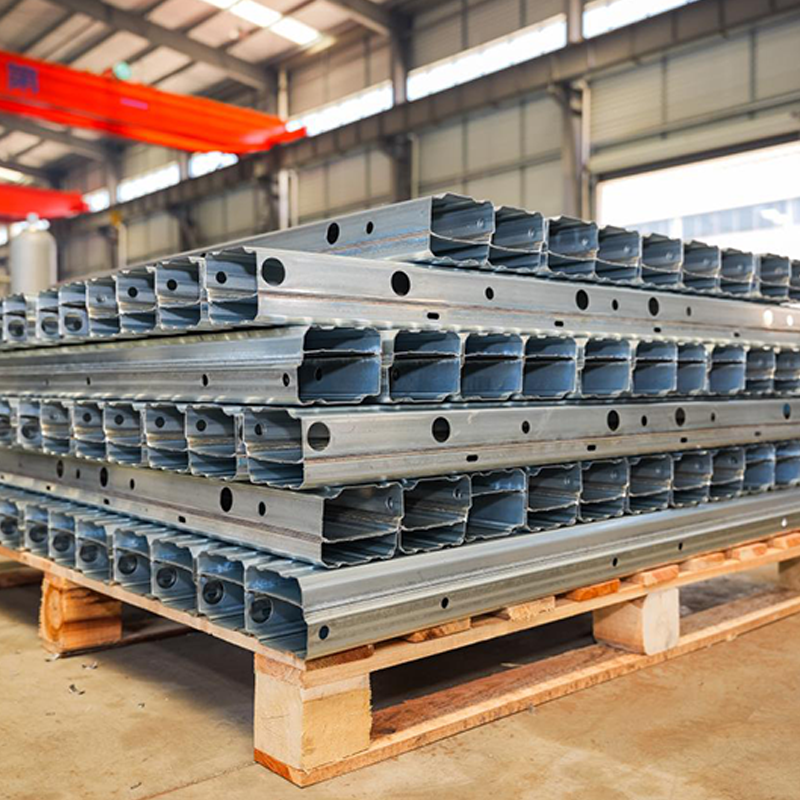

Le macchine per la profilatura di lamiere metalliche vengono utilizzate per produrre sezioni strutturali, pannelli per coperture e rivestimenti, telai di porte e finestre, componenti per scaffalature e scaffalature, parti automobilistiche, guide di montaggio per pannelli solari, passerelle per cavi e centinaia di altri profili nei settori dell'edilizia, della produzione e delle infrastrutture in tutto il mondo.

Come funziona una macchina profilatrice: il processo passo dopo passo

Comprendere il processo di profilatura aiuta a selezionare la giusta configurazione della macchina e gli strumenti per un'applicazione specifica. Una linea di produzione completa è composta da diverse stazioni integrate che portano il metallo dal coil grezzo al profilo finito e tagliato a misura.

1. Svolgitore

Il processo inizia presso lo svolgitore, che trattiene e alimenta la bobina metallica. Un mandrino si espande all'interno del nucleo della bobina per afferrarla saldamente e l'avvolgitore ruota per distribuire il nastro a una velocità controllata. Gli svolgitori sono valutati in base alla capacità di peso della bobina - comunemente da 3 a 15 tonnellate per le linee industriali - e possono essere motorizzati (svolgitore motorizzato) o passivi, dove la tensione del nastro dalla linea di formatura guida lo svolgimento.

2. Piastra per capelli/livellante

Il metallo arrotolato presenta una curvatura residua (insieme di bobine) e può presentare difetti di onda a balestra o bordo derivanti dal processo di avvolgimento. Un raddrizzatore multi-rullo rimuove questi difetti di planarità prima che abbia inizio la formatura: un aspetto fondamentale per ottenere una geometria del profilo coerente, in particolare nella formatura a rulli delle lamiere del tetto, dove la planarità del pannello influisce direttamente sulla tenuta agli agenti atmosferici e sull'aspetto visivo.

3. Pressa di pre-perforazione (opzionale)

Molte linee di profilatura incorporano una punzonatrice servoassistita prima delle stazioni di formatura per aggiungere fori, fessure o rilievi alla striscia piatta mentre è ancora di facile accesso. La pre-punzonatura è preferibile rispetto alla punzonatura post-formatura per elementi che devono essere posizionati con precisione rispetto alla geometria formata.

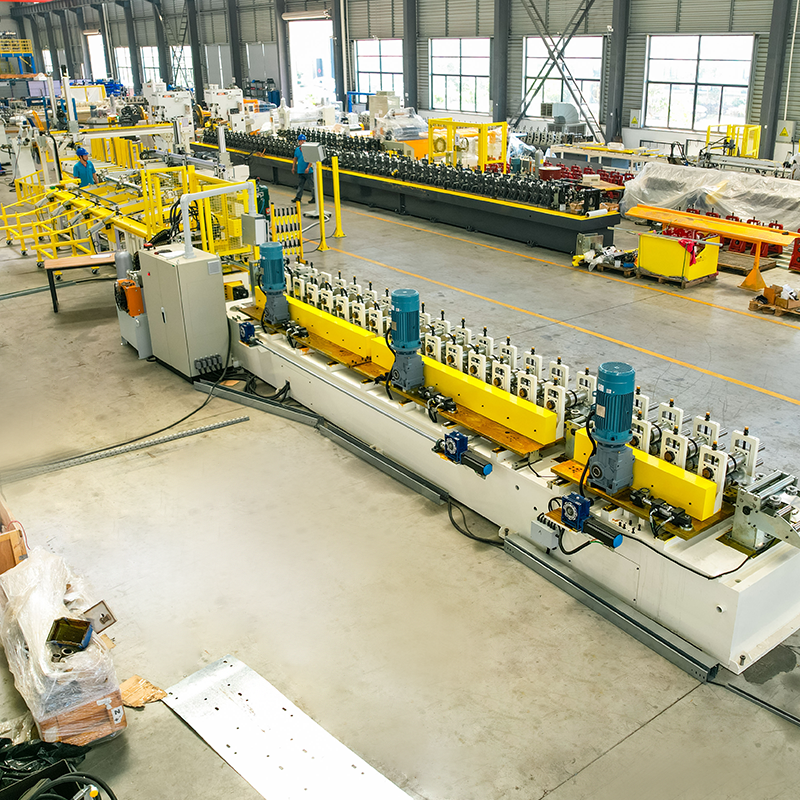

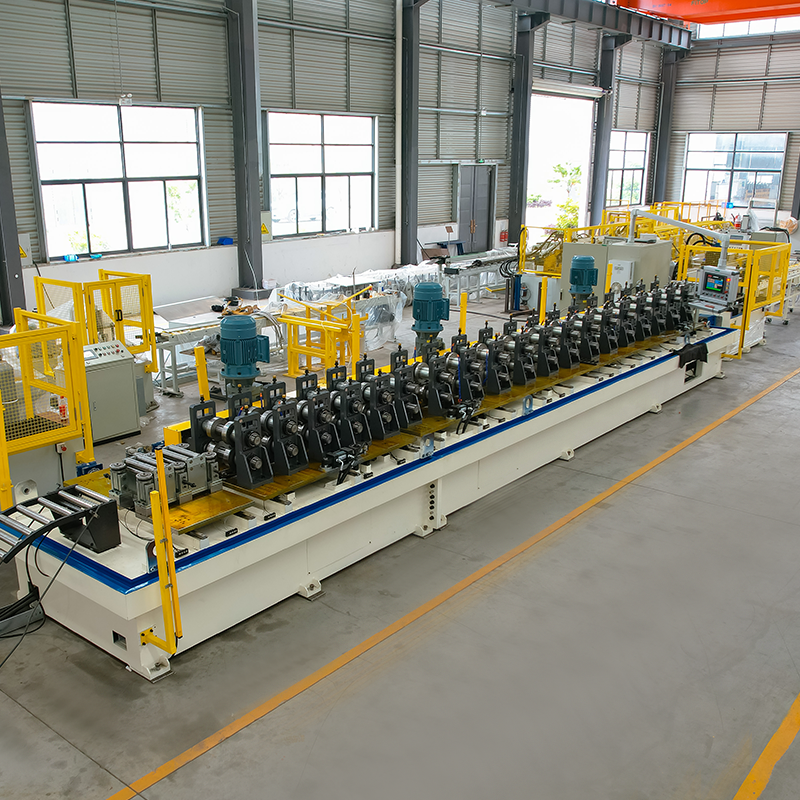

4. Stazioni di profilatura

Il cuore della macchina è il laminatoio di profilatura: una serie lineare di supporti di formatura, ciascuno contenente una coppia di rulli lavorati con precisione montati su alberi orizzontali. I rulli superiore e inferiore sono profilati per adattarsi alla geometria del nastro in quella fase specifica della sequenza di formatura. Man mano che il nastro passa attraverso ciascuna stazione successiva, la sezione trasversale viene progressivamente piegata avvicinandosi alla sua forma finale. Il numero di stazioni richieste dipende dalla complessità del profilo, dallo spessore del materiale, dal carico di snervamento e dall'angolo di piegatura totale: i profili semplici possono richiedere solo 8 stazioni, mentre le sezioni architettoniche complesse possono richiederne 24 o più.

5. Punzonatura o intaglio post-formatura (opzionale)

Le caratteristiche più facili da aggiungere dopo la formatura, come tacche terminali, clip angolari o fori in posizioni specifiche della flangia, vengono aggiunte in una stazione di postformatura integrata nella linea, temporizzata da un codificatore per sparare in posizioni precise della striscia.

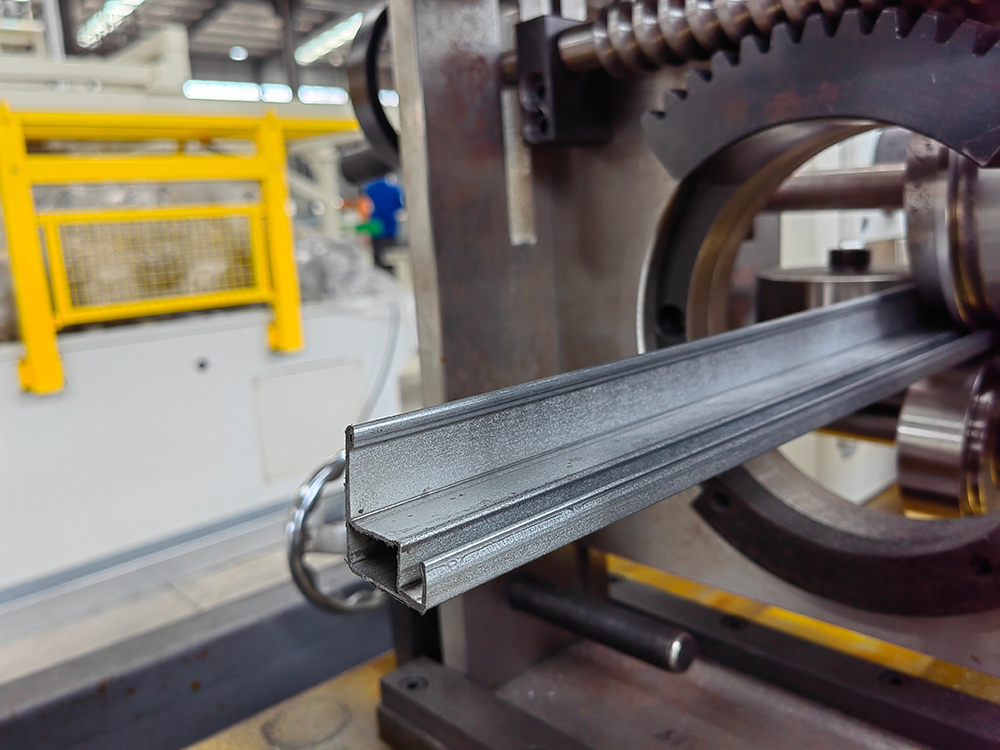

6. Sistema di interruzione

All'estremità di uscita della linea, un sistema di taglio separa il profilo continuo in singole lunghezze. Vengono utilizzati due tipi principali: a dado di taglio volante , che accelera per adattarsi alla velocità della linea, taglia e quindi si ritrae, consentendo una produzione completamente continua senza arrestare la striscia, e un sistema stop-and-cut (pre-taglio), che interrompe brevemente la striscia durante il taglio. I sistemi di interruzione volante sono standard sulle linee ad alta velocità e su quelle che producono pannelli lunghi dove l'arresto e il riavvio ridurrebbero la produttività e la qualità della superficie.

7. Tavolo di esaurimento e impilamento

I profili finiti escono su un tavolo di uscita e vengono raccolti manualmente o tramite sistemi di impilamento automatizzati. I pannelli del tetto e le sezioni strutturali lunghe richiedono un'attenta manipolazione per evitare graffi sulla superficie e distorsioni del profilo durante l'impilamento e la preparazione al trasporto.

Macchine per la formatura di lamiere per tetti: tipologie e profili

Il settore delle coperture e dei rivestimenti è uno dei maggiori mercati finali per la tecnologia di profilatura. A macchina per la formatura di rulli per lamiere del tetto è configurata specificatamente per produrre profili per coperture e rivestimenti di pareti partendo da coil di acciaio preverniciato o zincato, alluminio o rame. Queste macchine devono produrre pannelli piani, dimensionalmente uniformi e privi di difetti superficiali su lunghezze che possono raggiungere i 12 metri o più: requisiti che impongono requisiti elevati in termini di rigidità della macchina, allineamento dei rulli e movimentazione dei materiali.

Macchine per lamiere per tetti ondulati

Le macchine per lamiere ondulate producono il classico profilo ad onda sinusoidale utilizzato nelle coperture agricole, industriali e residenziali. Il modello ondulato è una delle geometrie di profilatura più semplici, che richiede relativamente poche stazioni, e queste macchine sono tra le più diffuse e accessibili in termini di costi nel mercato delle attrezzature per coperture. I profili ondulati standard sono prodotti in spessori di acciaio da 0,25 mm a 0,8 mm a velocità di linea di 25–45 metri/minuto.

Macchine a profilo trapezoidale/IBR

I profili trapezoidali per coperture, compresi i profili IBR (Inverted Box Rib) e R-panel ampiamente utilizzati, sono caratterizzati da vaschette piatte e nervature angolari che forniscono capacità di carico e drenaggio dell'acqua superiori rispetto alla lamiera ondulata. Questi profili sono standard nelle coperture commerciali e industriali nella maggior parte dei mercati. La geometria più complessa richiede più stazioni di formatura rispetto alle macchine per cartone ondulato e la geometria precisa delle nervature è fondamentale per il corretto bloccaggio dei pannelli durante l'installazione.

Macchine per pannelli per tetti con aggraffatura verticale

La cucitura permanente è un sistema di copertura architettonica di alta qualità in cui i pannelli si incastrano tramite cuciture verticali rialzate, eliminando completamente i dispositivi di fissaggio esposti. Le macchine profilatrici a rulli con aggraffatura producono pannelli con gambe rivolte verso l'alto che vengono aggraffati meccanicamente insieme sul tetto, creando un giunto pulito e impermeabile. Queste macchine richiedono una precisione di formatura molto elevata (la geometria della cucitura deve essere esatta affinché gli strumenti di cucitura meccanici funzionino correttamente) e in genere funzionano a velocità inferiori rispetto alle linee ondulate o trapezoidali. Le linee di cucitura verticali sono spesso progettate come sistemi portatili o site-forming che possono essere trasportati in cantiere e produrre pannelli dell'esatta lunghezza richiesta in loco, eliminando la necessità di taglio sul campo e riducendo gli sprechi.

Linee di pannelli sandwich

Le linee di pannelli sandwich combinano due stazioni di profilatura, una per il foglio frontale esterno e una per il rivestimento interno, con una fase di iniezione o laminazione del nucleo nel mezzo. Il risultato è un pannello composito con un nucleo in schiuma isolante o lana minerale incollato tra due pelli metalliche sagomate. I pannelli sandwich sono ampiamente utilizzati nelle celle frigorifere, nell'edilizia commerciale e negli involucri di edifici industriali dove le prestazioni termiche e la velocità di installazione sono priorità.

Materiali lavorati da macchine per la profilatura di lamiere

Le macchine per profilatura possono lavorare un'ampia gamma di metalli, a condizione che il materiale abbia una duttilità sufficiente per subire la piegatura a freddo senza fessurazioni e proprietà meccaniche costanti su tutta la larghezza della bobina. I materiali più comunemente lavorati sono:

• Acciaio zincato (a caldo ed elettrozincato): Il materiale dominante per coperture e profili strutturali. Il rivestimento in zinco fornisce protezione dalla corrosione; i rivestimenti standard vanno da Z100 a Z275 g/m². Lo spessore per le applicazioni di copertura è generalmente compreso tra 0,25 e 1,2 mm; i profili strutturali utilizzano 1,0–4,0 mm.
• Acciaio preverniciato (PPGI/PPGL): Acciaio zincato con rivestimento organico applicato in fabbrica (poliestere, PVDF o SMP) su una o entrambe le facce. La bobina preverniciata elimina la necessità della verniciatura post-formatura ed è il materiale standard per coperture colorate e rivestimenti architettonici. Il sistema di verniciatura deve essere sufficientemente flessibile da resistere alla deformazione da flessione senza rompersi o sfaldarsi.
• Alluminio: Utilizzato dove la leggerezza e la naturale resistenza alla corrosione sono priorità. Le leghe di alluminio 1100, 3003 e 5052 sono comuni nelle applicazioni per coperture e rivestimenti. L'alluminio richiede una geometria del rullo modificata e una velocità della linea ridotta rispetto all'acciaio a causa delle sue diverse caratteristiche di ritorno elastico.
• Acciaio inossidabile: Utilizzato per ambienti igienici, resistenti agli agenti chimici o altamente corrosivi. L'acciaio inossidabile si indurisce rapidamente durante la formatura, richiedendo più stazioni di formatura e utensili più robusti rispetto all'acciaio dolce di spessore equivalente.
• Rame e zinco: Utilizzato in coperture e rivestimenti architettonici di alta qualità. Questi materiali sono più morbidi e richiedono un'attenta manipolazione per evitare danneggiamenti superficiali causati dai rulli: la finitura superficiale dei rulli e la pressione di contatto sono fondamentali.
• Acciaio ad alta resistenza (HSS / AHSS): Sempre più utilizzato per sezioni strutturali e profili automobilistici dove il rapporto resistenza/peso è fondamentale. Gli acciai ad alta resistenza richiedono una forza di formatura significativamente maggiore e più stazioni per gestire il ritorno elastico, e i tassi di usura degli utensili sono più elevati rispetto all'acciaio dolce.

Specifiche chiave da valutare quando si seleziona una macchina per la formatura di rulli

L'acquisto di una macchina per la profilatura della lamiera rappresenta un investimento di capitale significativo. La valutazione delle seguenti specifiche garantisce che la macchina sia adatta sia alle attuali esigenze di produzione che alle prevedibili esigenze future.

1. Intervallo di spessore del materiale: Confermare che la capacità di formatura della macchina copra l'intera gamma di calibri di materiale che si intende utilizzare, inclusa qualsiasi espansione futura. Una macchina classificata per acciaio da 0,3–1,0 mm non può essere spinta a 1,5 mm senza danneggiare utensili e alberi.
2. Capacità di larghezza del profilo e larghezza della striscia: La larghezza massima del coil e la larghezza di formatura della macchina devono accogliere il profilo più ampio della gamma di prodotti, con tolleranza per la rifinitura dei bordi, ove applicabile.
3. Numero di stazioni di formatura: Deve essere sufficiente per la complessità del profilo e la resistenza allo snervamento del materiale. Gli utensili sottodimensionati con un numero troppo basso di stazioni producono ritorno elastico, errori dimensionali e segni sulla superficie.
4. Velocità della linea: Espresso in metri al minuto. Una velocità più elevata aumenta la produttività ma richiede sistemi di taglio più robusti, un migliore controllo della striscia e un'alimentazione della bobina più precisa. Verificare che la velocità nominale sia raggiungibile allo spessore del materiale di progetto, non solo allo spessore minimo.
5. Sistema di azionamento: I supporti a catena sono economici e robusti ma offrono un controllo della velocità meno preciso rispetto ai singoli supporti servocomandati. Le moderne linee ad alta velocità e multiprofilo utilizzano sempre più servoazionamenti per ciascuna gabbia, consentendo il controllo digitale dei parametri di formatura.
6. Materiale e durezza degli utensili: Gli utensili per la profilatura a rulli sono generalmente realizzati in acciaio per utensili D2 o Cr12MoV, trattato termicamente a 58–62 HRC. Una durezza più elevata prolunga la durata dell'utensile ma aumenta la fragilità: la specifica corretta dipende dal tipo di materiale e dal volume di produzione.
7. Sistema di controllo: Le moderne linee di profilatura utilizzano il controllo basato su PLC con interfacce touchscreen HMI, controllo del taglio basato sulla lunghezza tramite encoder e registrazione dei dati di produzione. Verifica la compatibilità con gli standard di alimentazione della tua struttura e il livello di competenza dell'operatore disponibile.
8. Assistenza post vendita e disponibilità ricambi: Utensili, cuscinetti, alberi e lame da taglio sono elementi soggetti ad usura che richiedono una sostituzione periodica. Confermare che il produttore o il suo rappresentante locale disponga di pezzi di ricambio critici e possa fornire supporto tecnico entro un tempo di risposta accettabile.

Vantaggi della profilatura a rulli rispetto ai processi alternativi di formatura dei metalli

La profilatura a rulli compete con la pressa piegatrice, l'estrusione e lo stampaggio per la produzione di profili metallici formati. I suoi vantaggi diventano decisivi in specifici scenari produttivi:

• Efficienza produttiva ad alto volume: Una volta installata, una linea di profilatura produce profili finiti in continuo con una manodopera minima. I costi di produzione unitari diminuiscono rapidamente con il volume in un modo che la piegatura della pressa piegatrice, che richiede la gestione individuale di ciascun pezzo, non può eguagliare.
• Lunghezza del profilo illimitata: La profilatura produce profili di qualsiasi lunghezza limitata solo dall'alimentazione della bobina, mentre la piegatura della pressa è vincolata dalla lunghezza del piano della pressa e dalla capacità di movimentazione. Ciò è fondamentale per le applicazioni strutturali e di copertura che richiedono pannelli o sezioni di lunghezza superiore a 6-8 metri.
• Finitura superficiale superiore: Il processo di formatura a freddo e il contatto controllato dei rulli preservano le superfici preverniciate e lucidate meglio dei processi di stampaggio o formatura a caldo, rendendo la profilatura a rulli il metodo di scelta per i materiali prefiniti.
• Tolleranze coerenti su scala: La geometria fissa degli utensili produce la stessa sezione trasversale durante un ciclo di produzione, ottenendo una consistenza dimensionale che le operazioni manuali della pressa piegatrice non possono replicare in modo affidabile su migliaia di pezzi.
• Integrazione delle operazioni secondarie: Punzonatura, goffratura, scantonatura e taglio possono essere tutti integrati in un'unica linea di profilatura, eliminando la movimentazione secondaria e riducendo il tempo di produzione totale e il costo della manodopera.
